TCP 协议

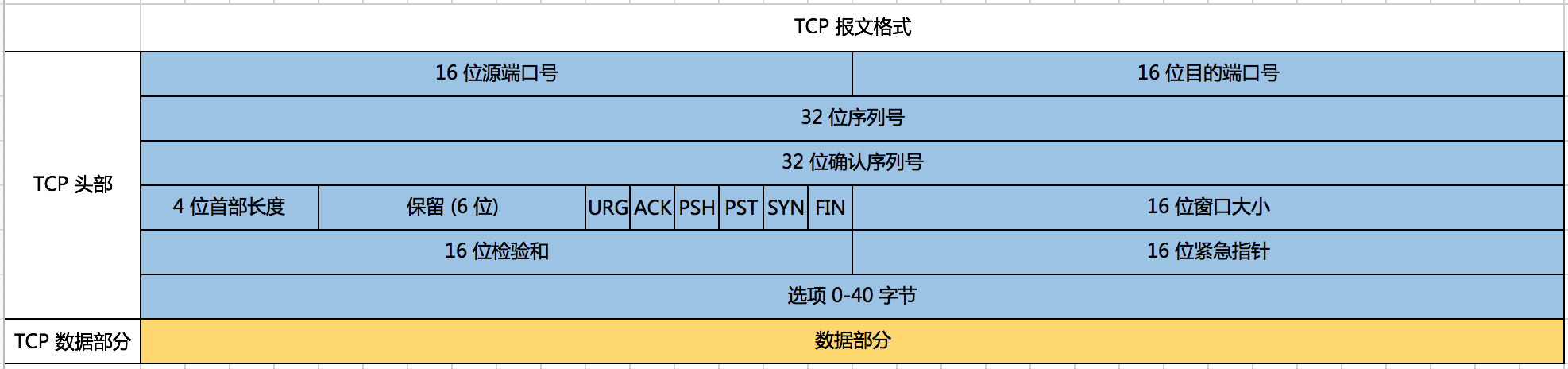

1 TCP 的报文结构

数据在使用 TCP 发送的时候，会分成一段一段发送，每一个数据段加上 TCP 头部，就是一个 TCP 报文。

OSI 七层协议中，第二层（数据链路层）的数据叫 Frame，第三层（网络层）的数据叫 Packet，第四层（传输层）的数据叫 Segment。

1.1 首部字段含义

源端口和目的端口

这里记录来源的应用程序端口号和访问目的应用程序的端口号。TCP 报文不负责 IP 地址相关，只负责端口相关。IP 数据包的中源 IP 地址，目的 IP 地址 和 TCP 报文中的源端口号和目的端口号一起唯一确定一条 TCP 连接。

序列号

序号是该报文发送的数据段的第一个字节的序号。

比如发送 100 kb 的数据。假如分四段，第一段包含 25 kb。则这一组数据的序号是从 0 到 25599，所以这段报文的序列号是 0。那第二段的 25 kb 就是 25600 到 51199，它的报文序列号就是 25600。

序列号确保了 TCP 传输的有序性。

序列号一共 32 位，可以表示的范围是 [0, 2^32]，即最大4G（2^32 字节）。序列号到最大的时候，下一个序列号就又回到 0。

确认号

表示期望收到的对方下一个报文段的序号值。

TCP 要求每一个数据报文都需要确认收到。确认报文里就会带有确认号。确认号只有当 ACK 标志为 1 的时候才有效。

比如通讯的一方收到了第一个 25 kb 的报文，该报文的序号值为 0，那么就需要回复一个确认报文，这个确认报文中的确认号就是 25600。

首部长度（数据偏移）

4 位用来表示数据报文首部的长度。也就是报文数据段起始处距离报文起始处的距离。

数据偏移量这个字段以 32 bit （即 4 字节）为单位，4 位最大表示是 1111， 即十进制的 15。所以 TCP 首部最大长度为 15 * 4 = 60 字节。

如果 TCP 头部没有选项字段，则首部长度正好为 5。

保留位

6 位，保留以后使用，暂时都为 0。

标志位

标志位一共有 6 个，每个占 1 位。

紧急 URG（Urgent）

当 URG 为 1 时，表示紧急指针字段有效。告诉系统此报文中有紧急数据，应该尽快发送，而不要按照原来的排队顺序发送。

URG 需要与头部中的 紧急指针 字段配合使用。

确认ACK（Acknowlegemt）

当 ACK = 1 时，确认号有效，一般携带 ACK 标志的报文段称为 “确认报文段”

TCP 规定，在连接建立后所有传送的报文段都需要把 ACK 置为 1。

推送 PSH（Push）

当 PSH = 1 的时候，表示该报文段高优先级，接收方 TCP 应该尽快推送给接受应用程序。而不用等到整个 TCP 缓存都满了才交付。

复位 RST （Reset）

当 RST = 1 时，表示 TCP 连接中出现严重错误，需要释放并重新建立连接。

一般携带 RST 标志的报文段称为 “复位报文段”

同步 SYN （Synchronization）

当 SYN = 1 的报文段一般称为 “同步报文段”，表示是一个请求连接的报文段。

在 TCP 三次握手中的第一个报文就是同步报文。在建立连接的时候用来同步序号。

若对方同意建立连接，则在响应报文中使 SYN = 1 和 ACK = 1。

终止 FIN （Finis）

当 FIN = 1 的时候，表示发送方的数据已经发送完毕，请求断开连接。

一般携带 FIN 的报文段称为 “结束报文段”。

在 TCP 四次挥手的时候会用到结束报文段。

窗口大小

数据接收方告诉数据发送方自己的 TCP 接收缓冲区还能容纳的字节数。

这个可以控制发送端发送数据的频率，从而达到流量控制。因为 16 bit，所以最大可以达到 65535 字节。

如果要使用更大的窗口，需要使用选项中的窗口扩大因子选项。

校验和

发送端对 TCP 整体（头部部分和数据部分）内容计算校验和，接收端检验，以此验证数据是否损坏。

计算方法？伪报头？

紧急指针

当 URG = 1 时有效。紧急指针指明了紧急数据的长度。紧急数据放在数据部分的开头。紧急数据结束后才是普通数据。

所以序列号加上紧急指针值正好是紧急数据的最后一个字节的序号。

即使窗口为 0 也可以发送紧急数据。

选项

常见的字段是最长报文大小（Maximum Segment Size）。通常在建立连接（为建立连接发送的 SYN = 1 的报文）里设置。

指明本端所能接收的最大报文长度。

因为选项不一定正好 32 位。如果不够就需要加 0 填充。（因为首部长度字段的单位是 32 bit）

还有“窗口扩大因子”，“时间戳”等选项。

最长可达 40 字节。

数据部分

TCP 中的数据部分是可选的。在建立一个连接和连接终止时，双方交换的报文仅有首部。

如果一方没有数据发送，另一方确认也使用没有数据部分的纯首部来确认收到的数据。

处理超时的时候也会发送不带任何数据的报文段。

2 TCP 的连接

2.1 建立连接（三次握手）

第一次握手

客户端发送一个报文，SYN = 1，并初始化一个序列号 J。数据部分为空。

客户端[ -> SYN_SENT]

第二次握手

服务端收到客户端建立连接的请求后，回复一个确认报文，同时这也是一个建立连接报文，ACK = 1，SYN = 1，确认号 = J + 1。同时自己也初始化一个序列号 K。

这个报文也不携带数据。

服务端[LISEN -> SYN_RCVD]

第三次握手

客户端收到服务端的确认报文后需要再给服务端一个确认报文。

此时 SYN 不再为 1（我的理解是不需要告诉对方序列号了，同步序列号才使用 SYN）。ACK = 1，确认号 = K + 1，序列号 = J + 1。

服务端收到该报文时连接正式建立。

一般第三次握手会携带正常传输数据。

服务端[SYN_RCVD -> ESTABLISH]

客户端[SYN_SENT -> ESTABLISH ]

TCP Flood 攻击。

收到数据后不发送确认报文。

2.2 释放连接（四次挥手）

第一次挥手

一方 A 向另一方 B 发送 FIN = 1 的结束报文。序列号 = M。A 进入 FIN-WAIT-1 状态。

第二次挥手

B 向 A 发送 ACK = 1 的确认报文，确认号 = M + 1。 B 进入 CLOSE-WAIT 状态。

第三次挥手

A 收到 B发送的确认请求后，进入 FIN-WAIT-2 状态。

B 将所有数据发送完毕。然后 B 向 A 发送 FIN = 1 的结束报文。序列号 = N。然后进入 LAST-ACK 状态。

第四次挥手

A 收到 B 发送的连接释放报文后进入 TIME-WAIT 状态。

A 向 B 发送 ACK = 1 的确认报文。 序列号 = N + 1。 等待 2 MSL 后进去 CLOSE 状态，服务端在收到报文后进入 CLOSE 状态。

B 收到 A 发送的确认报文后进入 CLOSE 状态。

MSL（Maxinum Segment Lifetime） 叫做最长报文段寿命，根据 RFC 793 建议该值设置为 2 分钟。

3 TCP 可靠性交付的实现

由于网络层并不保证数据传输的可靠性，所以需要传输层自己保证，这也是 TCP 与其它协议不同的重要特性。

TCP 的可靠性主要包括：

  • 能够处理传输过程中数据被破坏的问题。

  • 能够处理数据重复接收的问题。

  • 能够处理接收端数据乱序到达的问题。

  • 能够发现数据丢失并解决。

由此引入了 TCP 针对可靠性实现的几个技术

  • 校验和处理数据被破坏的问题。

  • 数据分组编号处理重复接收，乱序到达的问题。

  • 确认包和超时重传处理数据丢失的问题。

3.1 重传机制

TCP 可靠交付来源于每条发送的数据包都要对对方明确回应收到。

所以如果没有收到就要触发重传。

多久认为超时

RTO（Retransmission Time-Out） 重传超时时间

指发送端发送数据之后，等待多长时间如果没有收到该数据的 ACK 报文就就重传。

RTO 设置短了会导致网络阻塞。长了会导致效率低，性能差。

RTT（Round Trip Time） 连接往返时间

发送数据包开始到接收到它的 ACK 报文时的所花的时间。

超时重传

等到 RTO 时间到了触发重传。缺点都需要等待 RTO。

快速重传

策略：如果包没有连续到达就 ACK 最开始那个可能丢了的包，如果发送方连续三次收到相同的 ACK，就触发重传。

这样就不需要等待 RTO。

举例：发送端发送了 1，2，3，4，5五个包，接收到收到了 1，然后 ACK 回 2，如果接下来 3，4分别到了，但是两次都还是 ACK 回 2。这样发送端就知道 2 丢了，于是马上重传 2。另外，如果重传的 2 收到了，ACK 直接回 6。

快速重传可以不用等待 RTO，但是也有一个问题，如上面的例子，究竟是重传 2， 还是重传 2，3，4（比如发送了 20 份数据，收到了 3 个相同的 ACK，并不知道这 3 个 ACK 是因为收到那份消息发送的），仍然是一个艰难的选择。

SACK 方法

RTT 算法

所以 TCP 会通过测量来获取一个当前 RTT 的估计值，然后根据这个 RTT 值来设置 RTO。

这类算法叫做自适应重传算法。目前使用的是 Jacobson / Karels 算法。

3.2 滑动窗口

因为 TCP 需要保证可靠性所以需要了解网络处理数据的速度，避免阻塞，导致丢包。所以引入了滑动窗口来做流量控制。
